一、产品特点：(ST-44螺杆泵计量诊断综合测试仪PDA版)

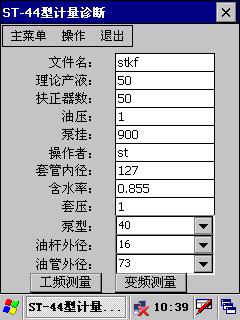

　　ST-44螺杆泵计量诊断综合测试仪采用流行的WindowsXP系统加上重新编写的Windows支持的软件，提高了图象分辨率，而且对扭矩，拉力，转速三值分别用三种颜色来显示，更容易区分实测数据建立模型，测试过程中即能得到三相流流量、单井日产液量、环空液面以及建议性工况诊断等。并与ST-45数据库管理系统相兼容，可将现场所测数据导入数据库形成历史数据，经过网络授权后可以进行数据浏览、曲线图回放、查看建议性结果。

　　十几年来的研究成果和现场实际应用情况表明，取全、取准螺杆泵井的电参数、产量、沉没度、转速、扭矩和轴向力，可以诊断螺杆泵井的工况。目前，在长期低温和较大轴向力的情况下，圆轴扭矩的测试手段和测试技术均较为成熟。因此，本项产品属于专配产品，Windows窗口界面，数据可通过U盘及网络存取，数据存储容量大。有助于进一步研发分析，现场螺杆泵各种工况模型，主机为PDA。

产品专利号：201020112507.3

二、功能及指标

　　该系统具有测试、诊断、液面、产量、杆管磨损点轨迹分析、曲线回放预览、工作报表等功能。是目前最为先进的螺杆泵综合测试系统。

测量参数：光杆扭矩，光杆轴向力，光杆转速

量程及精度：光杆扭矩 0～1500Nm 1.0%F·S

　　　　　　光杆轴向力 0～100kN 1.0%F·S

　　　　　　光杆转速 0～480Z 1.0%F·S

　　　　　　传感器互换率 5%F·S

传输信号方式：无线传输

电源：依PDA电池决定

存储容量：依PDA硬盘容量

一次充电后电源连续工作时间：依PDA电池决定

工作环境温度：传感器-40℃～70℃，主机：依PDA决定

温度系数：0.5（每10℃变化0.5%）

显示器：依PDA液晶显示决定

传感器适应杆径：Φ28mm、Φ38mm（也可以按现场要求设计）

无线信号传输距离：<100m

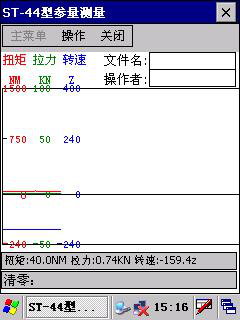

实时显示扭矩、拉力﹑转速值及应单位时间曲线

采样速率30次/秒，或者1～30次/秒任选

换屏数据为300组，或者30～3000任选

使用寿命：依PDA决定

配件：充电器等

PDA及PDA相关配件出现质量问题请与PDA经销商联系
