产品特点：(ST-41型螺杆泵井变参数计量诊断装置)

　　ST-41螺杆泵井变参数计量诊断装置（或ST-41-1螺杆泵井变参数计量诊断装置外挂式），针对螺杆泵井的特点，集配电、节能、 保护及工况的实时检测诊断智能控制于一体，现场随时修正烧结运行程序，并与 ST-45数据库管理系统相兼容，可将现场所测数据导入数据库形成历史数据，经过 网络授权后可以进行数据浏览、曲线图回放、查看建议性结果。
　　现场实测电参数数据建立模型，测试过程中即能得到工况参量、单井日产液量、实时环空液面以及液面建议性工况诊断、可实现数字化油田管理功能的专利产品，基本工况参量固化在程序中，参量少，适用于其他不同举升方式的采油井。通过数据的连续采集与分析，最大程度的记录真实工况，迅速对异常工况做出反应，及时准确可靠地保护螺杆泵，并能通过调整参 数及时调整螺杆泵的工作效率，使之处于稳定可靠的工作状态，一方面提高了螺杆泵的寿命，另一方面提高了油井的产量，为螺杆泵的日常管理提供了先进的自动化管理手段。

ST—41螺杆泵井变参数计量诊断装置（或外挂式）技术研究以变频调速控制技术为基础，利用螺杆泵 井上安装变频控制器和工作参数易于调节的条件。通过对电流、电压、功率因数、 有功功率、工作频率等电参数的连续监测数据，建立了螺杆泵井变频控制诊断系统 数学模型，对螺杆泵井参数偏大、参数偏小、杆断、漏失、蜡堵等工况进行诊断。 该方法操作简便实用，对于生产管理合动态分析意义重大，有很大的现场应用价值 和较好的社会效益。

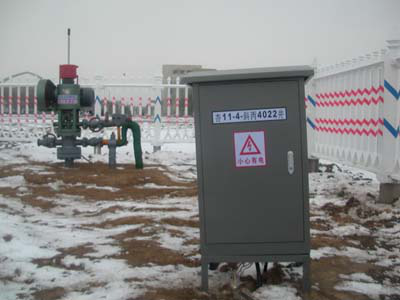

ST—41螺杆泵井变参数计量诊断装置安装在采油井现场，解决采油井工况诊断及计量。

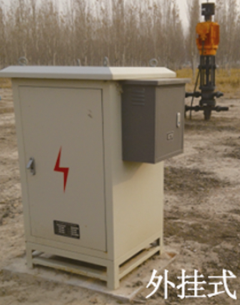

ST—41螺杆泵井变参数计量诊断装置外挂式，安装在现场采油井电控柜外侧，解决采油井工况诊断及计量。

产品专利号：201020112441.8

参数及性能指标
有功功率：0.5%F·S。
电 流：0.5%F·S。
电 压：0.5%F·S。
采样速率：30次/秒。
硬盘容量：2G。
数据采集：USB现场采集，GPRS可选，做为油井数据远传及控制。
GPRS传输的数据：电压、电流、有功功率、功率因数、产量、液面、诊断代码等。
文件删除功能：操作见键盘使用说明。
液面误差：≤15%F·S。
单井日产量：符合油田规范。
诊断功能：杆断、漏失、调参、结蜡、洗井、抽空、有无磨损等。
